结构机构系列
BOZAI · FOLDING ARM SERIES · 60 / MM

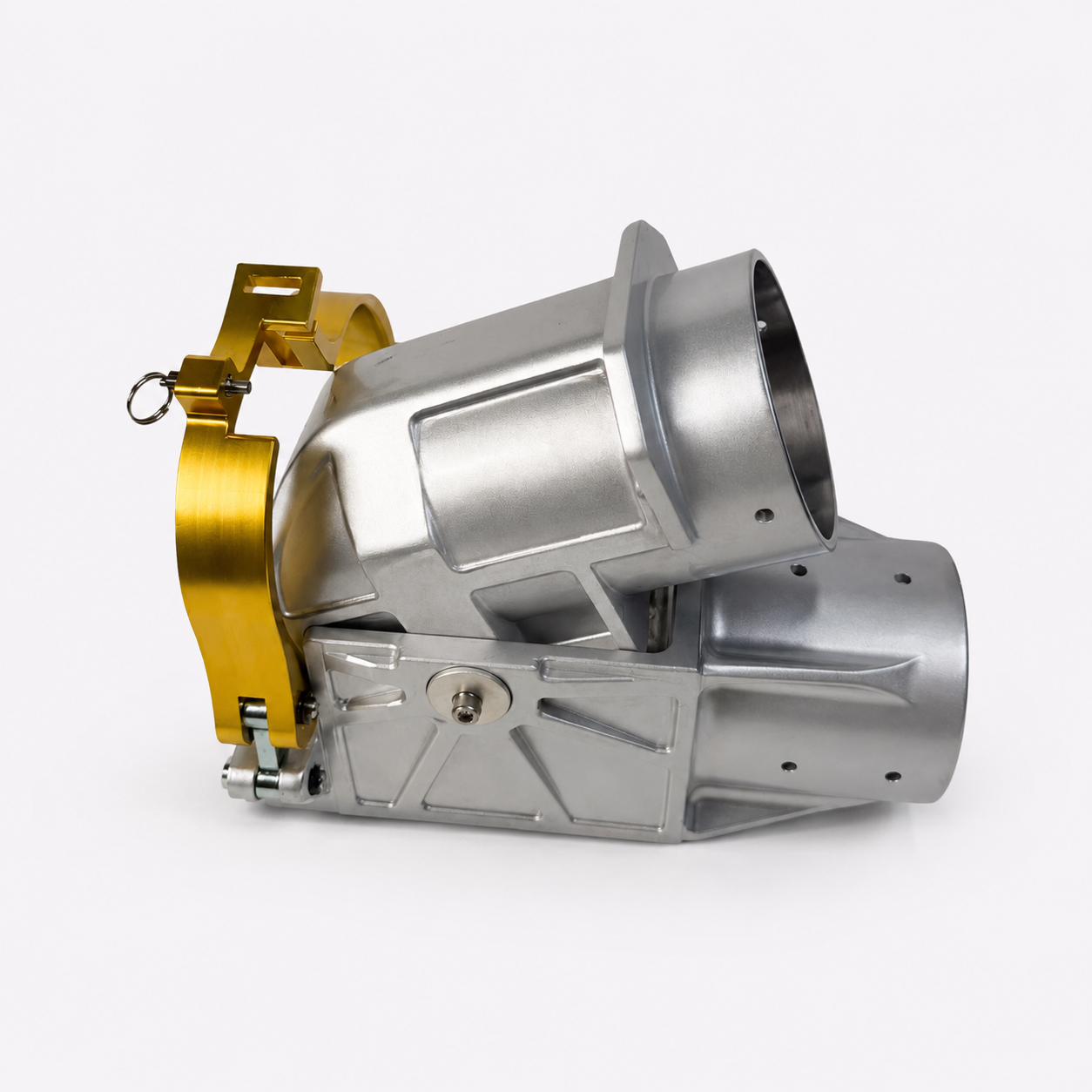

60mm横折机臂折叠件
7075铝合金 · 一体CNC精密加工
高载荷机臂系统的轻量化折叠连接方案。支持横折与伞折，双重机械锁定，大幅缩减运输体积并提升部署效率。
150°
最大横折角度
横折 / 伞折兼容
2×
机械锁定装置
压紧锁止 + 安全防线
120Kg
末端拉力承载
距折叠件末端800mm
01
多模式折叠
支持横折与伞折，最大横折角度可达150°。
02
双重机械锁定
压紧消除旷量，安全锁保持卡箍锁定状态。
03
强化轻量化设计
CAE分析验证，800mm末端可承受120Kg拉力。
BOZAI · TECHNICAL SPECIFICATION
工程图纸与关键参数
装配结构、尺寸标注与产品规格一页概览
7075
铝合金材质
700g
产品自重
横折 / 伞折
折叠方式
120Kg
800mm末端拉力

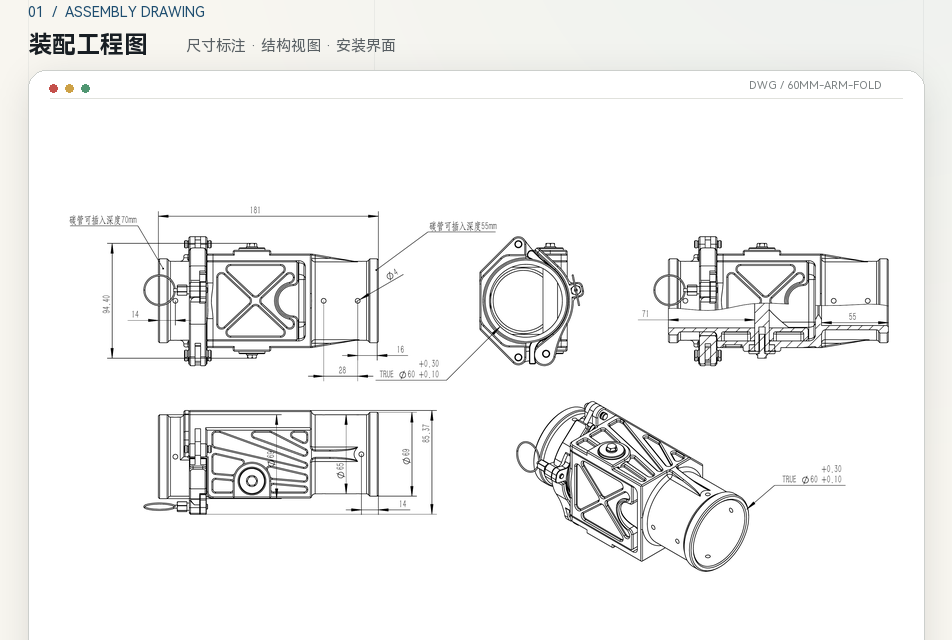

装配工程图 · 尺寸标注 · 结构视图 · 安装界面
DWG / 60MM-ARM-FOLD
产品参数
结构、锁定与安装尺寸
| 参数名称 | 参数值 | 参数名称 | 参数值 |
|---|---|---|---|
| 材质 | 7075铝合金 | 锁定方式 | 压紧锁死 + 安全锁 |
| 折叠方式 | 横折与伞折均可 | 安全承载上限 | 800mm末端承载120Kg |
| 适配管径 | 60mm | 内径公差 | 60mm（+0.10 / +0.30） |
| 输入端尺寸 | 55mm圈口加厚 | 输出端尺寸 | 70mm圈口加厚 |
| 产品自重 | 700g | 横折角度 | 最大150° |

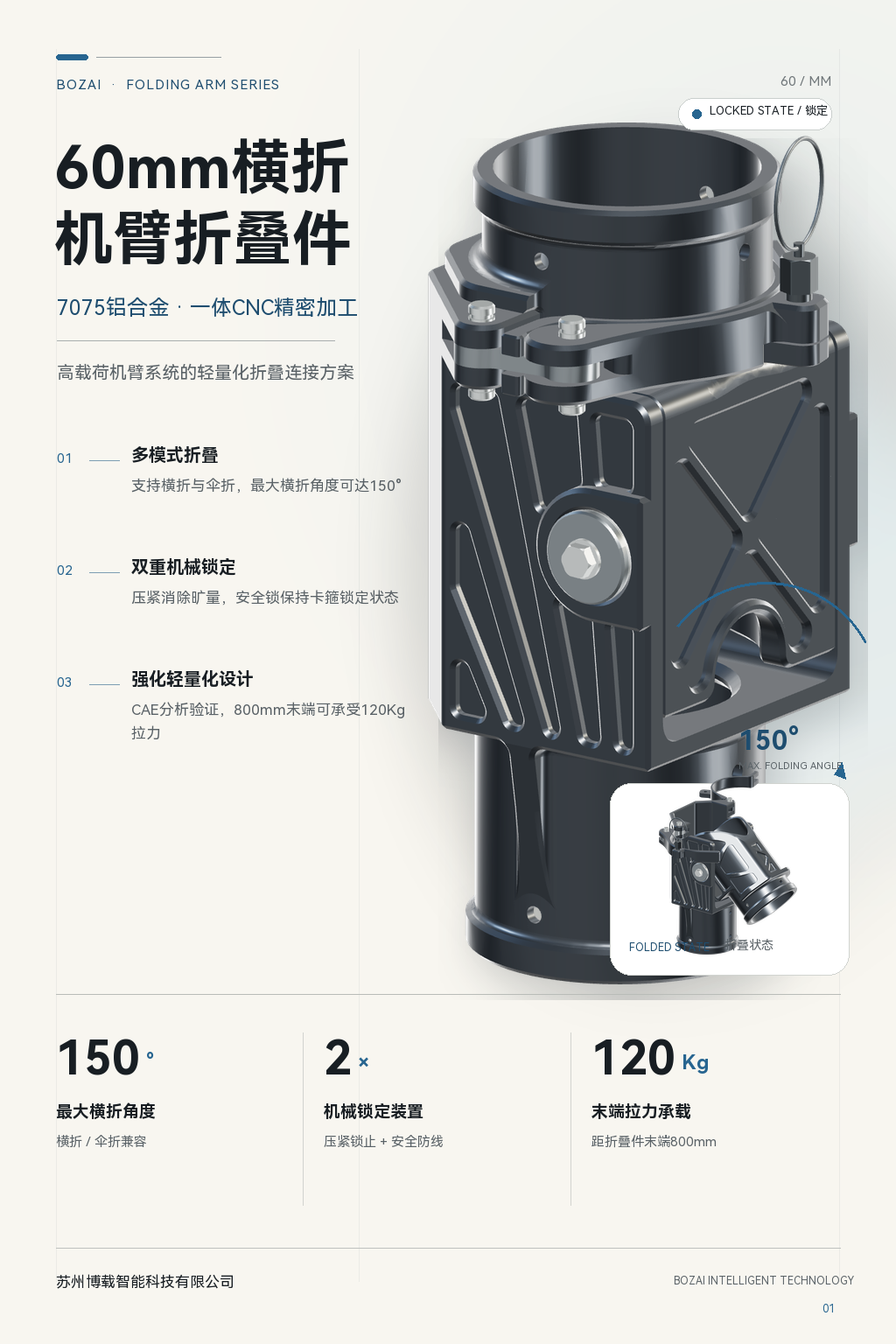

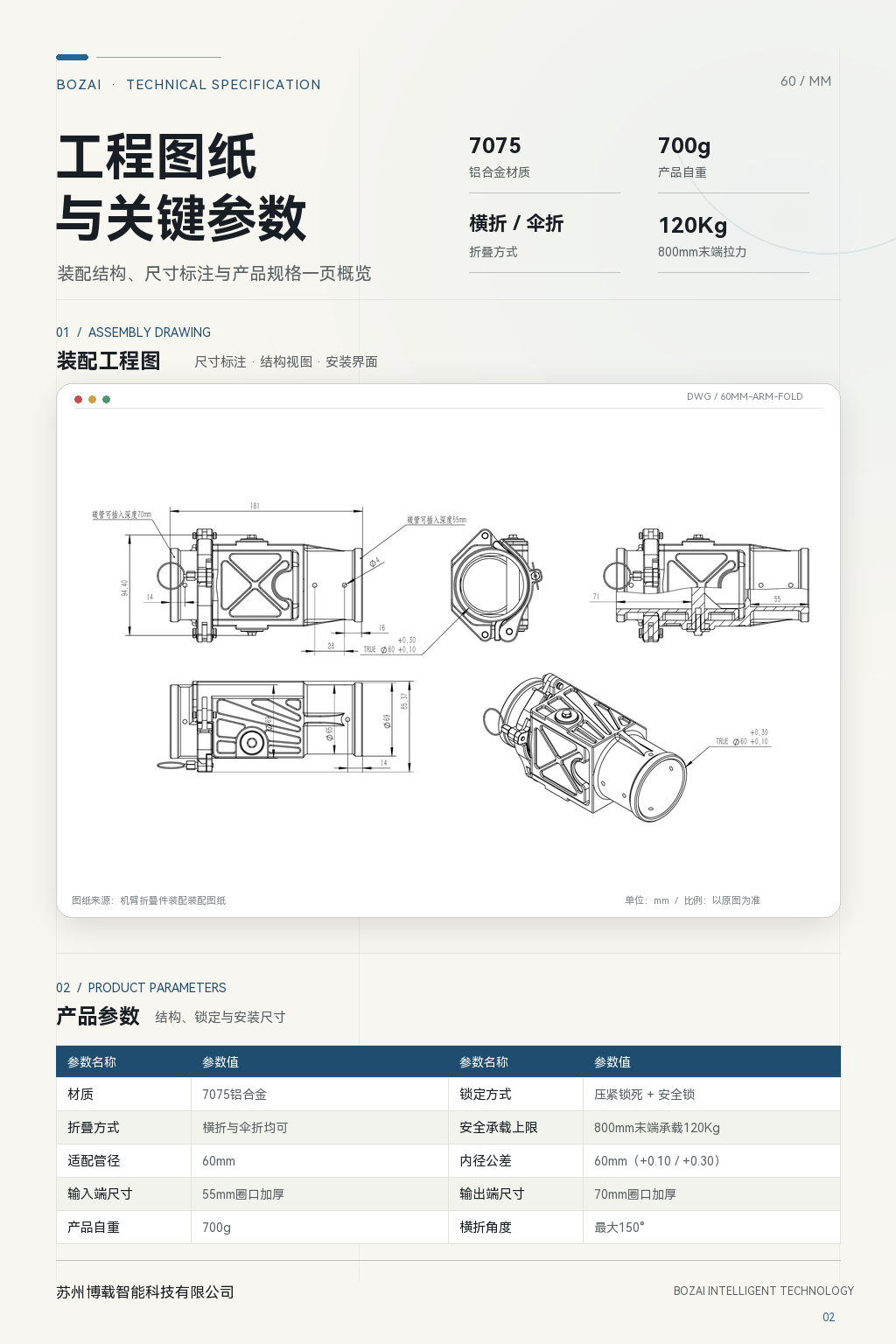

产品宣传册
官方两页宣传资料原版预览，含产品卖点、工程图纸与完整参数。
